Что включает испытание электрооборудования повышенным напряжением?
Испытание повышенным напряжением представляет собой комплекс электротехнических проверок, направленных на оценку электрической прочности изоляции и выявление дефектов, которые невозможно обнаружить только при визуальном контроле или обычных инструментальных измерениях. В зависимости от типа объекта, его номинального напряжения, назначения и состояния проверке могут подвергаться силовые кабели, трансформаторы, электродвигатели, распределительные устройства, сборные шины, высоковольтные выключатели, ограничители перенапряжения, вторичные цепи и отдельные элементы устройств РЗА. Перед подачей испытательного напряжения специалисты изучают техническое задание, проектные решения, паспорта оборудования и нормативную документацию.

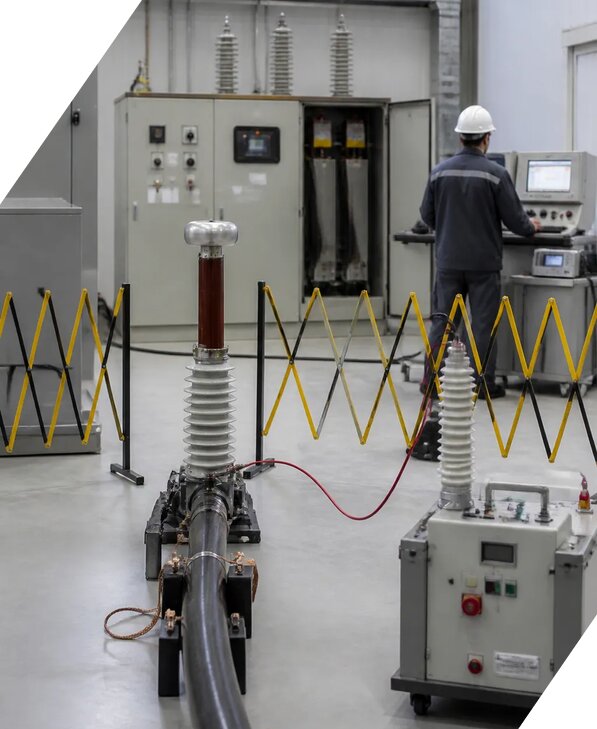

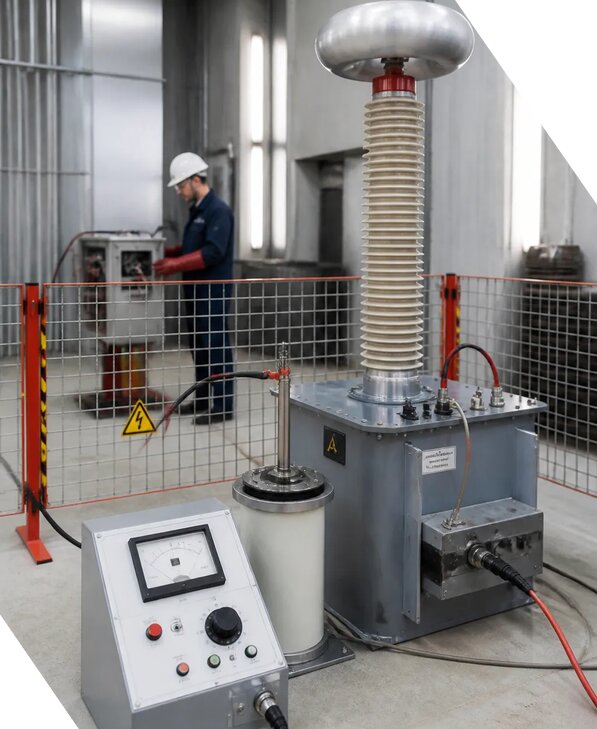

Работы обычно включают подготовку объекта, проверку схемы подключения, ограждение опасной зоны, отключение оборудования от сети, заземление и установку предупредительных знаков. Затем выполняются визуальный контроль, измерение сопротивления изоляции обмоток, проверка сопротивления обмоток, оценка состояния заземляющих проводников и определение исходных параметров. После этого испытательное оборудование формирует напряжение заданного уровня и продолжительности. В процессе контролируются ток утечки, стабильность показаний, отсутствие пробоя, перекрытия и недопустимого нагрева.
По завершении нагрузки напряжение плавно снимается, оборудование разряжается и повторно проверяется. Результаты измерений сопоставляются с нормативными значениями и требованиями изготовителя. При необходимости дополнительно анализируются диэлектрические потери, состояние изоляции и работа связанных цепей. Итогом становится протокол результатов с указанием примененных приборов, условий проведения, величин испытательного напряжения, продолжительности воздействия, полученных показателей и выводов о соответствии требованиям. Такой порядок обеспечивает лабораторный контроль и позволяет обоснованно определить возможность дальнейшей эксплуатации оборудования.
Для какого оборудования проводится проверка повышенным напряжением?
Проверка повышенным напряжением применяется к электроустановкам и их элементам, для которых важно подтвердить надежность изоляции перед вводом в эксплуатацию, после ремонта, реконструкции, перемещения или длительного простоя. На практике услуга востребована для кабельных линий, силовых трансформаторов, распределительных устройств, комплектных трансформаторных подстанций, электродвигателей, генераторов, шинных мостов, вводов, изоляторов и коммутационной аппаратуры. Отдельное внимание уделяется высоковольтным выключателям, разъединителям, ограничителям перенапряжения и оборудованию, работающему в составе систем электроснабжения промышленных, коммерческих и инфраструктурных объектов.
Испытания могут проводиться не только на силовой части. При наличии соответствующих требований проверяются вторичные цепи, цепи управления, сигнализации, блокировок, измерения и устройства РЗА. В составе комплексной программы выполняется проверка АВР, оценивается взаимодействие автоматики с коммутационными аппаратами, контролируется правильность подключения цепей и отсутствие повреждений изоляции. Если объект связан с трансформатором, дополнительно исследуются сопротивление обмоток, сопротивление изоляции обмоток, состояние выводов и соответствие параметров паспортным данным.
Конкретный объем определяется техническим заданием, проектом, классом напряжения, условиями эксплуатации и требованиями нормативной документации. Для некоторых видов оборудования недопустимо использовать одинаковый режим испытаний, поэтому методика проведения подбирается индивидуально. Специалисты учитывают конструкцию изделия, допустимый уровень нагрузки, возраст оборудования, результаты предыдущих проверок и сведения о ремонте. Это позволяет избежать необоснованного воздействия и одновременно получить достоверную информацию о запасе электрической прочности изоляции.
Испытательное оборудование и измерительное оборудование проходят предварительную проверку, а применяемые приборы выбираются с учетом необходимого диапазона и класса точности. Погрешность измерений фиксируется в документации. После завершения работ заказчик получает протокол результатов, а при необходимости техническое заключение с пояснением выявленных отклонений и рекомендациями по дальнейшей эксплуатации или ремонту.
Как подбираются режимы и значения испытательного напряжения?
Режим испытания не определяется произвольно, поскольку чрезмерное напряжение способно ускорить разрушение ослабленной изоляции, а недостаточный уровень нагрузки не позволит выявить опасный дефект. Перед началом работ специалисты анализируют номинальное напряжение оборудования, категорию и назначение электроустановки, вид изоляции, длительность эксплуатации, результаты предыдущих проверок и условия размещения. Основой служат действующая нормативная документация, инструкции производителя, проектные материалы и согласованное техническое задание. Если для конкретного изделия предусмотрена специальная методика проведения, приоритет отдается установленным для него требованиям.
Обычно программа содержит следующие параметры:
1) величину испытательного напряжения;
2) продолжительность его приложения;
3) схему подключения и точки контроля;
4) порядок повышения и снижения напряжения;
5) допустимый ток утечки и критерии остановки;
6) требования к заземлению, разрядке и безопасной организации работ.
Во время воздействия специалисты наблюдают за поведением изоляции, фиксируют результаты измерений, оценивают устойчивость показаний и контролируют отсутствие пробоя, перекрытия, резкого роста тока или посторонних разрядов. Для отдельных объектов сопоставляются исходные и итоговые значения сопротивления изоляции обмоток, анализируются диэлектрические потери и проверяется изменение характеристик после нагрузки. При обнаружении нестабильности испытание прекращается в безопасном режиме, оборудование разряжается, а выявленные признаки отражаются в протоколе.
Важное значение имеет состояние объекта до подачи напряжения. Влажность, загрязнение, следы перегрева, механические повреждения, нарушение соединений и дефекты заземления могут повлиять на достоверность результата. Поэтому диагностика электрооборудования начинается с подготовки и визуального контроля. В ряде случаев сначала выполняются натурные измерения в рабочей схеме, а затем оборудование выводится из эксплуатации для испытаний. Такой подход позволяет отделить реальный дефект изоляции от ошибки подключения или внешнего воздействия. По итогам лабораторного контроля формулируется вывод о соответствии требованиям и возможности дальнейшей эксплуатации.
Какие дефекты выявляет испытание повышенным напряжением?
Испытание повышенным напряжением позволяет обнаружить нарушения электрической прочности изоляции, которые могут проявляться только при воздействии нагрузки, превышающей рабочее значение. К таким нарушениям относятся скрытые трещины, пробои, межслойные повреждения, ослабление изоляционных промежутков, следы увлажнения, загрязнение поверхности, дефекты после монтажных работ и последствия перегрева. Проверка особенно важна после ремонта кабельной линии, замены вводов, перемотки электродвигателя или трансформатора, реконструкции распределительного устройства и длительного хранения оборудования.
Косвенными признаками неблагополучия могут быть повышенный ток утечки, нестабильность показаний, локальные разряды, резкое изменение сопротивления изоляции обмоток, появление запаха нагретого материала, шум, искрение или срабатывание защитных устройств. Однако само по себе превышение отдельного параметра еще не всегда означает окончательный отказ. Для объективной оценки сопоставляются сопротивление обмоток, сопротивление изоляции, диэлектрические потери, результаты предыдущих измерений и данные визуального контроля. При необходимости выполняется дополнительная диагностика электрооборудования с применением специализированных методик.
Проверка также помогает выявить ошибки монтажа: неправильное соединение фаз, повреждение кабеля при прокладке, незакрепленные проводники, недостаточные воздушные расстояния, ошибочную установку перемычек или нарушение схемы вторичных цепей. В составе комплексных работ анализируется состояние релейной защиты, устройств РЗА, цепей управления и блокировок. Это важно, поскольку дефект силовой изоляции и ошибка во вторичной схеме могут привести к несвоевременному отключению аварийного участка.
При этом испытание не заменяет все остальные виды обследований. Оно не предназначено для полного определения механического износа, качества контактов, фактической нагрузки или теплового состояния без применения дополнительных методов. Поэтому программа формируется комплексно и может включать инструментальные измерения, проверку АВР, контроль заземления и оценку параметров коммутационной аппаратуры. Аккредитованная лаборатория фиксирует каждый этап, указывает условия проведения, примененное испытательное оборудование, погрешность измерений и фактические результаты. На основании этих данных оформляется техническое заключение с указанием выявленных дефектов и рекомендаций.
Какие документы оформляются после проведения испытаний?
По окончании работ оформляется комплект технической документации, состав которого зависит от назначения объекта, вида оборудования и требований нормативной документации. Основным документом является протокол результатов. В нем указываются наименование электроустановки, место проведения, технические характеристики проверяемого оборудования, дата, схема подключения, величина и продолжительность испытательного напряжения, примененные приборы, условия выполнения работ и фактические результаты измерений. Отдельно отражаются сопротивление изоляции обмоток, ток утечки, сопротивление обмоток и другие параметры, если они входили в утвержденную программу.
Документ должен позволять идентифицировать объект и воспроизвести порядок проверки. Поэтому в нем фиксируются заводские номера, маркировка, номинальные параметры, сведения о подготовке и допуске оборудования к испытаниям. При использовании нескольких приборов указываются их типы, диапазоны, даты поверки и характеристики точности. Погрешность измерений учитывается при анализе показаний, чтобы вывод о соответствии требованиям был технически обоснованным. При выявлении отклонений они описываются без двусмысленности, с указанием конкретного участка, режима и момента обнаружения.
Для сложных объектов дополнительно составляется техническое заключение. В нем специалисты обобщают результаты испытаний, визуального контроля, натурных измерений и диагностики электрооборудования. В заключении может быть указано, соответствует ли состояние оборудования установленным требованиям, разрешена ли дальнейшая эксплуатация, нужны ли ремонт, повторная проверка или ограничение режима работы. Если испытались высоковольтные выключатели, ограничители перенапряжения, трансформаторы, кабели или устройства РЗА, выводы формируются по каждому элементу отдельно.
В документации также отражаются сведения о проверке заземления, разрядке оборудования, восстановлении схемы и готовности объекта к включению. Если выполнялись наладка электрооборудования, проверка АВР или контроль вторичных цепей, соответствующие операции выделяются отдельными разделами. В Новотроицке специалисты компании ЭкспертизаРоссия проводят работы с оформлением документов, пригодных для эксплуатации, приемки, внутреннего контроля и передачи техническому надзору. Стоимость услуги рассчитывается по составу оборудования и программе испытаний, ориентировочно от 5234 руб/м², если такой формат расчета применим к конкретному объекту. Сведения актуальны на 2026, а режим выполнения работ: режим работы: Пн-Пт 09-18 Сб-Вс вых..
